PQ347侧装式偏心半球阀

【产品名称：PQ347F侧装式偏心半球阀、PQ347H侧装式偏心半球阀】

【产品型号：DYQ347F、DYQ347H】

侧装式偏心半球阀产品简介：

侧装式偏心半球阀是新一代通用球阀，因其优越的性价比将是未来其他球阀的最佳替代产品。目前国内偏心半球阀的推广度还不够高，因此应用的也还不够广泛。侧装式偏心半球阀的密封半球体装配是从法兰一侧装入。这种结构方便维修，不用从管道上整个拆卸，更耐磨，操作更轻松等优点。

侧装式偏心半球阀工作原理：

侧装式偏心半球阀借助驱动机构带动阀轴转动90°运动。此时，固定在阀轴上的偏心阀瓣（半球）同步旋转90°。顺时针旋转，偏心阀瓣进入阀座，在偏心作用下形成楔型机构。阀瓣逐渐压紧阀座，实现密封，关闭阀门。逆时针旋转时，偏心阀瓣则迅速脱离阀座，旋转90°时，阀门为全开状态。偏心半球阀适用范围：该系列阀门适用于石油，化工，治金，电力，轻纺，造纸，水利等各部门中低压管路系统，同时还适用于污水处理，蒸汽，空气，煤气，沙浆，矿浆等弱污浊流体介质的输送和截流，节流等。

侧装式偏心半球阀产品特点：

1、通用阀:设计合理，结构紧凑，具有流通阻力小，密封性好，操作轻便灵活，特别适应水、污水、蒸汽、纸浆等介质的低压管网，能够配制电动、气动装置，可实现远距离自动化操作。

2、煤粉喷吹专用：用来控制含尘气体、颗粒流体的煤粉喷吹等固体输送的理想设备，广泛应用于冶金、选矿、电力等生产工艺中高炉煤粉喷吹、制粉系统以及除尘系统中的各种管线控制。

3、石油化工专用：针对石油化工行业使用压力高、温度高，充满易燃、易爆、一般弱酸弱碱易腐蚀的介质，具有密封性好，耐腐蚀，启闭轻便，能够自动切除阀面结垢物等特点。

4、高炉煤气、燃气专用：密封副采用Cr—Mn—Si硬质合金，耐火防爆防静电，密封副抗高温560℃，其抗腐蚀和抗咬合能力均是不锈钢密封副的6倍以上，特别适宜在煤气、焦炉煤气、水煤气、液化气、天然气的管道输送与加压门站上使用。

5、料浆混流体专用:输送易沉淀结垢、结晶析出的溶液矿浆、料浆灰渣等工艺流程中两相混流体介质最理想的工艺阀门，能够在关闭时破除结垢物障碍实现顺利关闭。它结构新颖、设计独特，具有高效节能、耐磨性好、密封可靠、操作轻便、启闭迅速、寿命长等优点。

6、管线专用:属于直通式半球阀，无缩径，阀体通道与管线连接的管道成直管相通，截面积相等，阻力小于缩径，全开、全闭只要转动90度即可达到，方便长距离管线输送控制。

侧装式偏心半球阀结构特点：

一、密封副（阀芯，阀座）——双金属，实现金属球面环带硬密封，防火防爆；

二、密封严紧，阀芯和阀座的密封是球面线接触，靠三维偏心实现零泄漏；

三、密封副的阀芯留有补偿量，阀门使用较长时间发现密封副磨损时，只需松动手轮侧的限位螺栓，关闭时再转动少许，仍可实现可靠密封，延长使用寿命。

四、可将压紧套拧掉，调整或更换阀座，阀门仍可继续使用，避免了现行众多阀门密封失效后整台报废的弊端。

侧装式偏心半球阀标准规范：

◇设计制造标准：GB/T 12237-2007

◇结构长度标准：GB/T 12221-2005

◇连接法兰标准：GB/T 9113

◇验检验标准：GB/T 13927-2008

侧装式偏心半球阀零件材料与工况：

侧装式偏心半球阀主要性能参数：

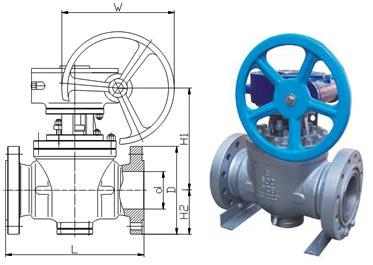

侧装式偏心半球阀主要连接尺寸：
