KHP3K板式二通球阀

• 产品型号 : KHP、KHP3K板式二通球阀
• 产品口径 : DN6-50
• 产品压力 : 31.5MPa
• 产品材质 : 黄铜，钢
• 联系电话 : QQ:917115932 电话：021-26813799

KHP、KHP3K板式二通球阀、板式三通球阀阀体、螺塞为碳钢材质，球芯密封为氟橡胶，手柄形式为钢质曲柄。公称压力为31.5MPa，三通为L型90°换向形式

立即订购

详细描述



板式高压球阀 【产品型号：KHP、KHP3K】 产品简介： KHP、KHP3K板式二通球阀、板式三通球阀阀体、螺塞为碳钢材质，球芯密封为氟橡胶，手柄形式为钢质曲柄。公称压力为31.5MPa，三通为L型90°换向形式。 工作原理： KHP、KHP3K板式高压球阀用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。球阀主要供开启和关闭管道和设备介质之用。 产品特点： 1、KHP(PKH)板式高压球阀是本公司注重引进国外先进的阀门设计和制造技术，不断通过大规模技术改造提升本阀的技术水平和产品质量。 2、本阀结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲刷。 3、主要用于开关、切断或接通管路中的介质，亦可用于流体的调节与控制。 4、本阀耐压高，应用广，可用于控制水电站油、气、水管路系统的通断。 KHP(PKH)系列板式球阀详细资料：

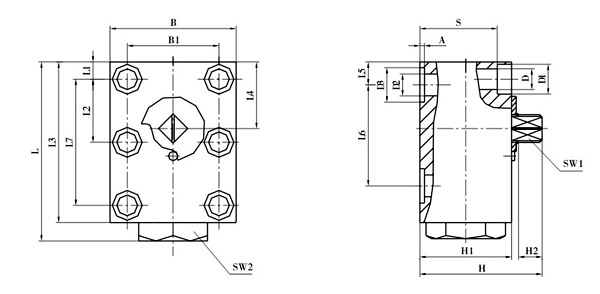

☆图形符号 ☆KHP板式高压球阀型号说明 ①系列代号：KHP（PKH）系列板式球阀 ②公称通径：6、10、16、20、25、32、40、50mm ③阀体材料：1-钢 ④球体材料：1-钢、2-黄铜 ⑤工作温度：1、-25～＋100℃　2、-30～＋170℃ ⑥其他密封：2-丁晴橡胶、4-氟橡胶 ⑦ 手柄形式：01-铝质直柄02-铝质曲柄03-铸锌直柄04-铸锌曲柄05-钢质直柄06-钢质曲柄09-不带手柄 ⑧设计序号：由生产商定 ☆KHP板式高压球阀外形尺寸 ☆KHP板式高压球阀尺寸表 简略型号 DN LW L L1 L2 L3 L4 L5 L6 L7 B B1 KHP-06 06 06 64 8.5 17.5 59 25 8.5 35 35 40 27 KHP-10 10 9.5 77 7.5 27.5 70 29 10 44 55 55 40 KHP-16 16 16 110 8.5 41.5 100 43 17 58 83 60 45 KHP-20 20 20 126 10 48.5 117 54 20 69 97 70 51 KHP-25 25 23.5 145 10 57.5 135 64.5 24 81 115 80 60 KHP-32 32 30 177 12 68 165 75.5 29 96 136 100 78 KHP-40 40 38 200 30 56 185 80 30 112 112 130 95 KHP-50 50 48 245 38 68 220 106 38 136 136 149 112 简略型号 SW1 SW2 H H1 H2 D D1 D2 D3 A S O 形圈 KHP-06 09 22 37.5 30 7 6.6 11 6 11.7 1.6 23 8×2 KHP-10 09 30 58 40 8.5 9 13 9.5 15 2 31 10×2.6 KHP-16 09 41 72.5 52 11 9 13 16 25 2 43 20.29×2.62 KHP-20 12 41 88.5 60 11 10.5 16.5 20 30 2.5 50 23.39×3.53 KHP-25 12 46 97.5 65 11 10.5 17 23.5 35 2.5 55 28.17×3.53 KHP-32 14 55 118.5 80 12 13 19 30 40 2.5 67 32.92×3.53 KHP-40 14 65 118.5 93 12 17 25 38 48 3 77 42×3.5 KHP-50 14 ／ 129 110 12 22 33 48 55.4 2.9 88.5 49×3.5 简略型号 内六角螺栓DIN912 扭距 Nm（摩擦系数μ=0.14时） KHP-06 M6-10.9 13 KHP-10 M8-10.9 30 KHP-16 M8-12.9 35 KHP-20 M8-12.9 60 KHP-25 M10-12.9 60 KHP-32 M12-12.9 110 KHP-40 M16-12.9 300 KHP-50 M20-12.9 600
